Was ist eine Punktwolke? Einfach erklärt – Entstehung, Nutzen und Vorteile

Das Wichtigste vorab

• Eine Punktwolke ist ein 3D-Abbild eines Objekts aus Millionen einzelner Messpunkte – jeder Punkt mit einer echten Position (X, Y, Z) und oft einer Farbe.
• Zur Entstehung: Sie entsteht durch 3D-Laserscanning oder Drohnen-/Photogrammetrie.
• Der Nutzen: ein millimetergenaues Aufmaß, aus dem sich Grundrisse, 3D-Modelle, digitale Zwillinge und virtuelle Rundgänge ableiten lassen.
• Der große Vorteil: einmal erfassen, beliebig oft messen – ohne erneut vor Ort zu sein.

„Können Sie das nicht einfach einscannen?“ – die Frage hören wir oft. Die Antwort ist ja, und das Ergebnis heißt Punktwolke. Sie ist die Grundlage fast aller unserer Projekte: vom Gebäudeaufmaß über den digitalen Zwilling bis zur Schadensdokumentation am Denkmal. Dieser Beitrag erklärt in einfachen Worten, was eine Punktwolke ist, wie sie entsteht und warum sie so nützlich ist.

Was ist eine Punktwolke?

Eine Punktwolke ist ein digitales, dreidimensionales Abbild eines realen Objekts – zusammengesetzt aus sehr vielen einzelnen Punkten. Jeder dieser Punkte hat eine exakte Position im Raum (die Koordinaten X, Y und Z) und trägt häufig zusätzlich einen Farbwert.

Für sich genommen ist ein einzelner Punkt nichts. Aber Millionen davon ergeben zusammen ein maßstabsgetreues, messbares Abbild – ein Gebäude, ein Dachstuhl, eine Fassade oder ein ganzes Gelände. Man kann sich das wie ein 3D-Foto mit echten Maßen vorstellen: Man sieht nicht nur, wie etwas aussieht, sondern kann jede Strecke, Höhe und Fläche direkt darin messen.

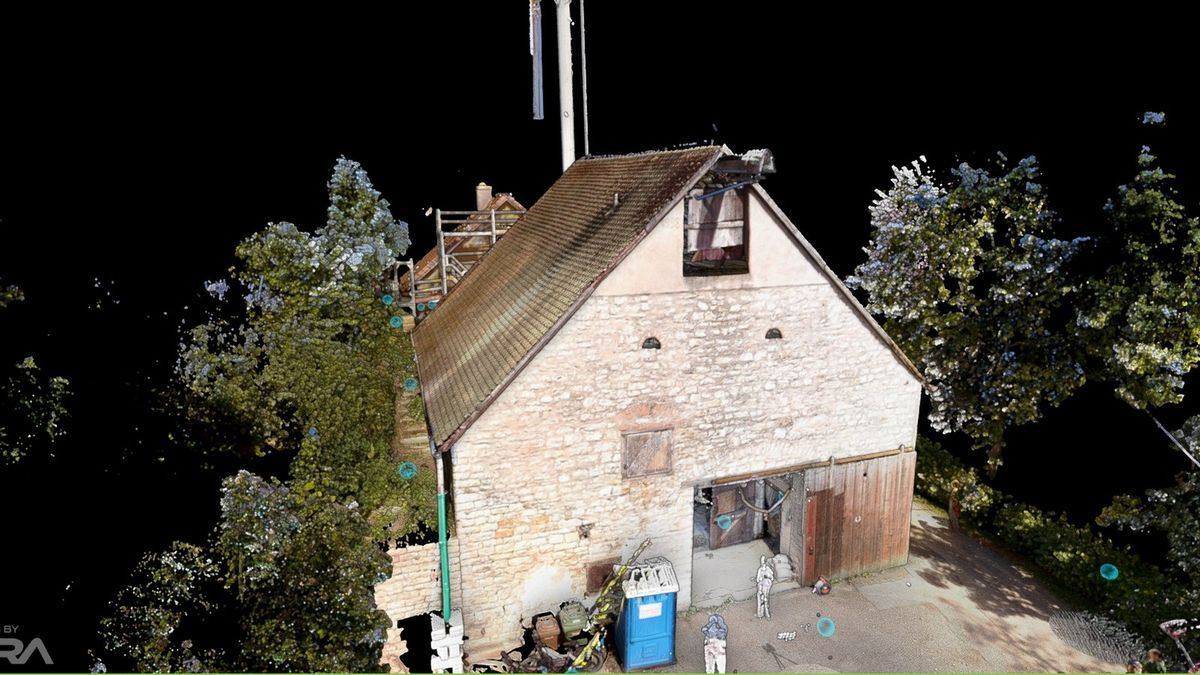

Eine kolorierte Punktwolke: Millionen einzelner Messpunkte ergeben ein maßstabsgetreues 3D-Abbild des Gebäudes.

Wie entsteht eine Punktwolke?

Punktwolken entstehen berührungslos – das Objekt wird nicht angefasst, sondern gemessen. Dafür nutzen wir je nach Aufgabe zwei Wege:

• 3D-Laserscanning (terrestrisch). Ein Laserscanner steht auf dem Stativ und tastet die Umgebung mit einem Laserstrahl ab – bis zu einer Million Punkte pro Sekunde. Aus der Laufzeit des Lichts errechnet er für jeden Punkt die exakte Entfernung. Ideal für Innenräume, Fassaden und Dachwerke.
• Drohne, LiDAR und Photogrammetrie. Für Dächer, große Gebäude und Gelände fliegen wir das Objekt mit der Drohne ab – entweder mit einem fliegenden Laserscanner (LiDAR) oder über überlappende Fotos, aus denen die Software eine Punktwolke rechnet (Photogrammetrie).

Weil ein einzelner Standpunkt nie alles sieht, scannen wir aus vielen Positionen. Diese Einzelscans werden anschließend passgenau zu einer durchgehenden Punktwolke zusammengesetzt – die Fachleute nennen das Registrierung.

Ein kurzer Flug durch eine echte Punktwolke – so sehen die Rohdaten in Bewegung aus.

Was bringt eine Punktwolke?

Der eigentliche Wert entsteht nach dem Scan. Die Punktwolke ist die Rohdaten-Basis, aus der viele verschiedene Ergebnisse entstehen:

• Aufmaß ohne Rückweg. Alles ist erfasst. Fehlt später ein Maß, wird es am Bildschirm nachgemessen – niemand muss noch einmal aufs Gerüst oder ins Gebäude.
• Pläne und Modelle. Aus der Punktwolke entstehen Grundrisse und Schnitte (DWG), 3D-/BIM-Modelle (IFC) und verformungsgerechte Bestandsmodelle.
• Digitale Zwillinge und virtuelle Rundgänge. Der Kunde begeht sein Gebäude am Computer, von Standpunkt zu Standpunkt.
• Bestand dokumentieren. Vor einem Umbau, für den Denkmalschutz oder zur Schadensdokumentation – der Zustand ist objektiv und dauerhaft festgehalten.

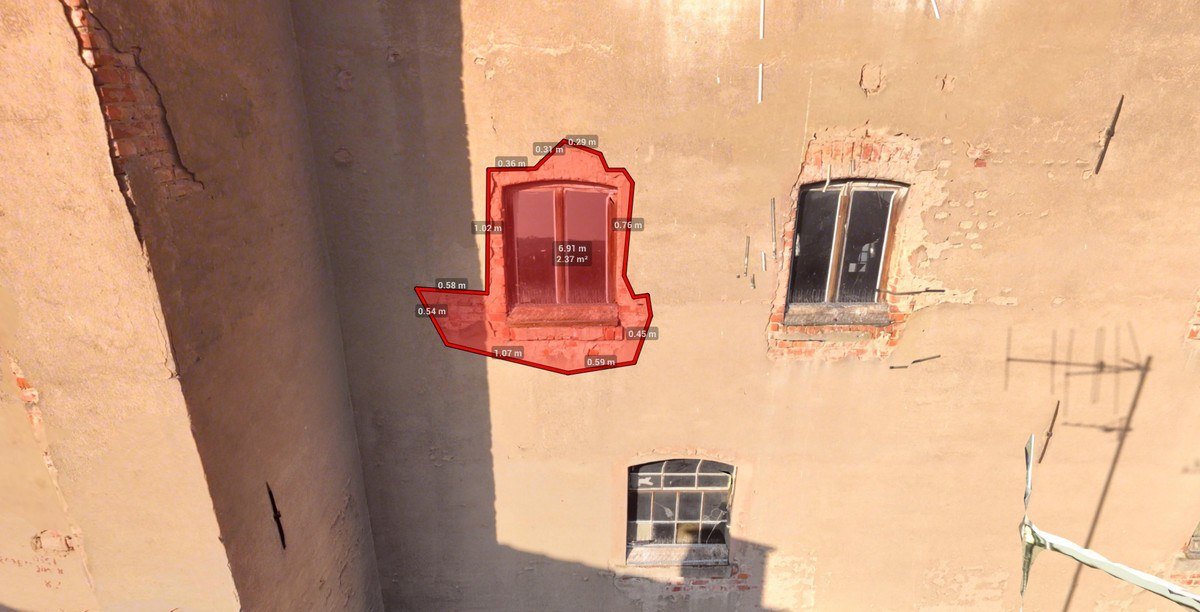

Direkt in der Punktwolke messen: Fenstermaße und Flächen ohne Leiter und Zollstock.

Die Vorteile auf einen Blick

• Millimetergenau. Präzise genug für Planung, Fertigung und Bauantrag.
• Vollständig. Erfasst wird das ganze Objekt – nicht nur, woran man vor Ort gerade gedacht hat.
• Zerstörungsfrei. Berührungslose Messung, wichtig gerade an historischer Substanz.
• Schnell vor Ort. Ein Gebäude ist in Stunden erfasst, nicht in Tagen.
• Objektiv und nachvollziehbar. Die Daten sind neutral und jederzeit überprüfbar.
• Vielseitig weiterverwendbar. Eine Erfassung, viele Ausgaben – Plan, Modell, Rundgang, Bericht.

Punktwolke oder 3D-Modell – wo ist der Unterschied?

Beide Begriffe werden oft verwechselt. Kurz gesagt:

• Die Punktwolke sind die Rohdaten – die Punkte, so wie der Scanner sie gemessen hat.
• Das 3D-Modell wird daraus abgeleitet – aus den Punkten werden Flächen, Wände, Bauteile. Es ist aufgeräumter, aber es steckt immer eine Interpretation drin.

Für viele Aufgaben reicht die Punktwolke schon völlig aus. Wo eine saubere Geometrie gebraucht wird – etwa für die Planung – modellieren wir das 3D-Modell aus der Wolke.

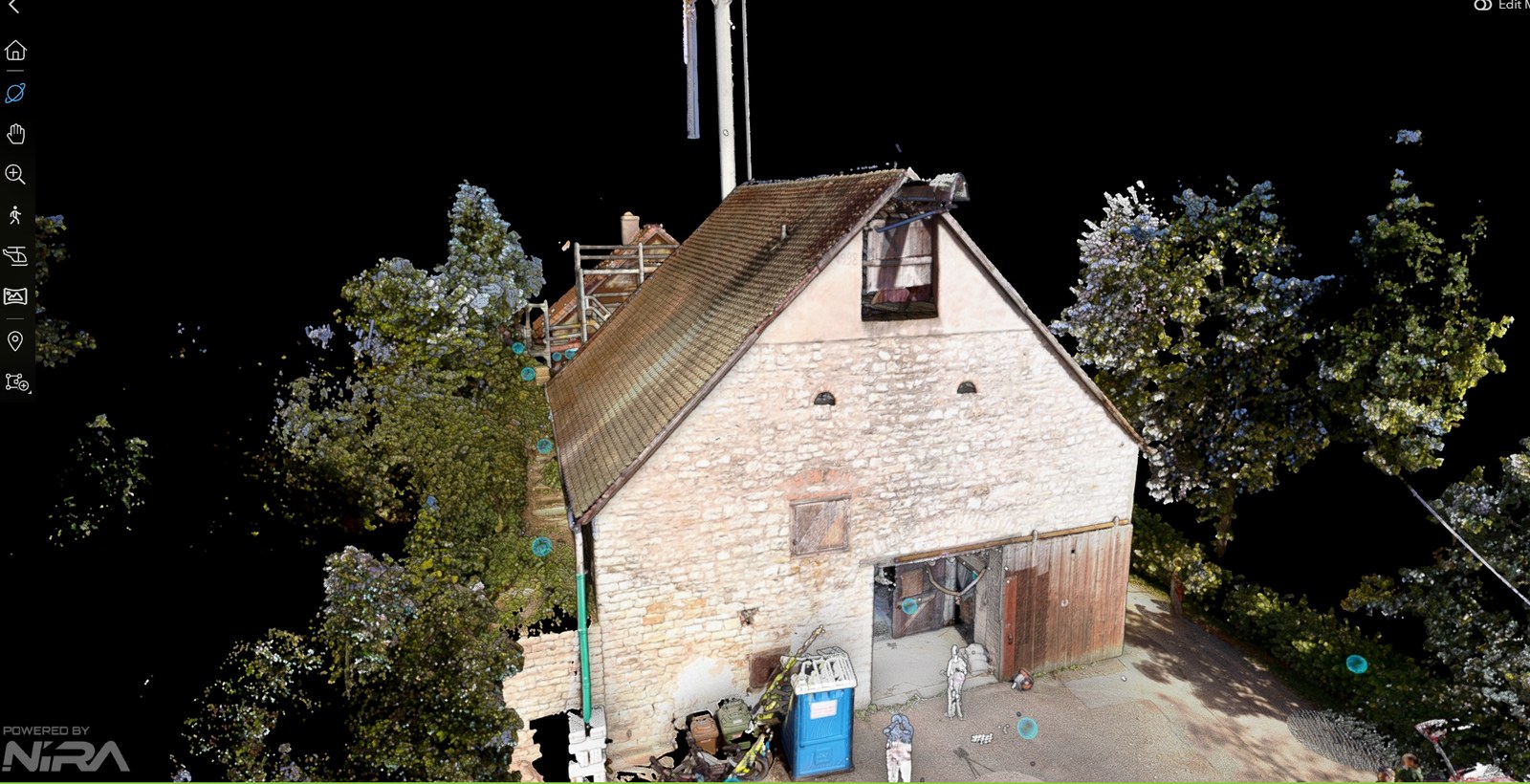

Im Cloud-Viewer lässt sich die Punktwolke frei drehen und begehen – wie ein 3D-Foto des Gebäudes.

Wofür wir Punktwolken einsetzen

In der Praxis nutzen wir Punktwolken für das Gebäudeaufmaß, digitale Zwillinge, Fassaden- und Dachaufmaß, Geländevermessung und die Denkmaldokumentation – in Altmühlfranken und der ganzen Region. Ein Beispiel aus der Praxis zeigt unsere Serie zum 3D-Laserscanning einer denkmalgeschützten Kirche.

Häufige Fragen

Wie genau ist eine Punktwolke?

Je nach Verfahren und Objekt im Millimeterbereich. Für Gebäudeaufmaße liegt die Genauigkeit typischerweise bei wenigen Millimetern – ausreichend für Planung und Bauantrag.

Wie viele Punkte hat eine Punktwolke?

Von einigen Millionen bis zu mehreren Milliarden, abhängig von Objektgröße und Auflösung. Ein einzelnes Gebäude liegt schnell im dreistelligen Millionenbereich.

Brauche ich spezielle Software, um eine Punktwolke anzuschauen?

Nein. Wir stellen die Punktwolke in einem Cloud-Viewer im Browser bereit – ein Link genügt, keine Installation nötig.

Kann man in einer Punktwolke messen?

Ja. Strecken, Höhen, Flächen und Winkel lassen sich direkt in der Wolke abgreifen – auch Wochen nach dem Scan.

Fazit

Eine Punktwolke ist der digitale Zwilling des Ist-Zustands. Ihre Vorteile: millimetergenau, vollständig und beliebig oft auswertbar. Einmal erfasst, wird sie zur Grundlage für Pläne, Modelle, Rundgänge und Berichte – ohne dass jemand erneut vor Ort messen muss.
