Planung im Bestand
Architekten und Fachplaner starten mit einem Modell, das dem gebauten Zustand entspricht.
Punktwolke zum Bestandsmodell
Scan to BIM – vom Laserscan zum Bestandsmodell
Planung im Bestand braucht ein Modell, das dem Bestand entspricht. Wir scannen das Gebäude und modellieren daraus ein BIM-Modell als IFC oder Revit – im Detaillierungsgrad, den Ihr Projekt braucht.
IFCoder Revit
±1 mmMessung mit FARO Focus
24 hbis zum Festpreisangebot
1 AufnahmePlan und Modell daraus
Wofür Sie es brauchen
Ein Modell, das zum Gebäude passt
Wer im Bestand mit BIM plant, merkt schnell: Ein aus alten Plänen nachgebautes Modell stimmt nicht mit der Wirklichkeit überein. Kollisionen tauchen erst auf der Baustelle auf.
Wir modellieren auf Grundlage der Punktwolke. Bei historischen Tragwerken auf Wunsch verformungsgerecht – jedes Bauteil so, wie es tatsächlich liegt.
Holzbau und Tragwerk
Dachwerke als Modell für Zimmerei und Statik – mit allen Verformungen.
Dokumentation
Der Bestand als offenes IFC-Format, lesbar in jedem BIM-Programm.
Ergebnis
Was Sie am Ende in der Hand haben
IFC-Modell
Offenes Austauschformat, auch im kostenlosen Viewer ansehbar.
Revit-Modell
Auf Wunsch als RVT für die Weiterarbeit in Revit.
Pläne aus dem Modell
Grundrisse und Schnitte als DWG, passend zum Modell.
Punktwolke
Als Referenz im Modell hinterlegbar – E57, LAS oder RCP.
Ablauf
So läuft es ab
Abstimmung
Welche Bauteile, welcher Detaillierungsgrad, welches Programm? Festpreis in 24 Stunden.
Laserscan
Aufnahme mit dem FARO Focus, bei Bedarf ergänzt durch die Drohne.
Punktwolke
Registrierung und Prüfung, auf Wunsch mit Passmarken im Koordinatensystem.
Modellierung
Bauteil für Bauteil auf der Punktwolke, idealisiert oder verformungsgerecht.
Lieferung
Modell, Pläne und Punktwolke als gemeinsames Paket.
Aus der Praxis

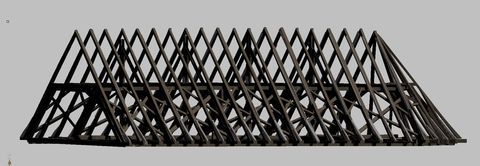

Ein Dachwerk als IFC-Modell
Für das Dachwerk einer denkmalgeschützten Kirche haben wir aus dem Laserscan ein verformungsgerechtes IFC-Modell erstellt. Passmarken im Dachraum sicherten die Genauigkeit über alle Standorte.
Auch für eine Zimmerei entstand ein vollständig verformungsgerechtes Modell im Format IFC4, dazu die Pläne als DWG. Angesehen wird es im kostenlosen Viewer – ohne eigene BIM-Software.
Häufige Fragen
Was Kunden zu Scan to BIM wissen wollen
In welchem Format bekomme ich das Modell?
Als IFC, dem offenen BIM-Austauschformat, oder als Revit-Datei. Das IFC-Modell lässt sich auch ohne eigene BIM-Software in einem kostenlosen Viewer ansehen.
Was heißt verformungsgerecht modelliert?
Jedes Bauteil wird so modelliert, wie es tatsächlich liegt – mit Durchbiegung und Verdrehung. Das ist vor allem bei historischen Tragwerken wichtig.
Erfasst der Scan auch verdeckte Bauteile?
Nein. Der Laserscanner misst nur sichtbare Oberflächen. Was hinter Verkleidungen oder im Mauerwerk liegt, erscheint nicht in der Punktwolke.
Was kostet Scan to BIM?
Das hängt vor allem vom Detaillierungsgrad des Modells ab. Sie erhalten binnen 24 Stunden einen Festpreis ohne Nachberechnung.
Passt auch dazu
Weitere Leistungen aus derselben Aufnahme
Punktwolke, Plan und Modell entstehen aus einer einzigen Aufnahme. Was Sie heute nicht brauchen, lässt sich später ohne neuen Termin vor Ort nachliefern.
Verformungsgerechtes Aufmaß
Für Denkmalpflege und Altbau: jede Durchbiegung und Verdrehung maßhaltig erfasst – als Grundlage für Kartierung und Sanierung.
Mehr zu Verformungsgerechtes AufmaßGebäudeaufmaß
Bestandsaufnahme mit dem Laserscanner: Punktwolke, Pläne und Modell aus einem Termin vor Ort.
Mehr zu GebäudeaufmaßAs-built-Dokumentation
Hallen, Anlagen und Leitungen im Ist-Zustand erfasst – im laufenden Betrieb, als Punktwolke, Plan oder Modell.
Mehr zu As-built-DokumentationScan to BIM anfragen
Schildern Sie uns kurz Ihr Objekt. Sie bekommen innerhalb von 24 Stunden ein Festpreisangebot.
