Bauaufnahme für Denkmal und Altbau
Verformungsgerechtes Aufmaß – das Bauwerk, wie es heute steht
Historische Gebäude sind nicht gerade. Sparren hängen durch, Wände neigen sich, Balken sind verdreht. Ein verformungsgerechtes Aufmaß bildet genau das ab – als Grundlage für Schadenskartierung, Tragwerksplanung und Sanierung.
2–5 mmim Kirchendachwerk
DWG + IFCPlan und Modell
E57Punktwolke je Standort
24 hbis zum Festpreisangebot
Warum verformungsgerecht
Ein idealisierter Plan verschweigt, worauf es ankommt
Für die Sanierung eines Dachwerks oder einer Fassade zählt, wo sich das Bauwerk verformt hat – und wie stark. Ein Plan mit geraden Linien zeigt das nicht. Das verformungsgerechte Aufmaß zeichnet jedes Bauteil so, wie es tatsächlich liegt.
Als gelernter Zimmermann weiß ich, worauf Tragwerksplaner und Restauratoren im Dachwerk schauen. Die Punktwolke liefert die Messung, die Zeichnung entsteht mit dem Blick des Handwerks.
Tragwerksplanung
Durchbiegungen und Verschiebungen maßhaltig – für den statischen Nachweis.
Schadenskartierung
Befunde direkt am Bauteil verortet, mit der ScanAkte bis zum fertigen Bericht.
Ergebnis
Was Sie am Ende in der Hand haben
Verformungsgerechte Pläne
Balkenlagen, Zangenlagen, Längs- und Querschnitte als DWG und PDF.
IFC-Modell
Das Dachwerk als verformungsgerechtes Modell, lesbar in jedem BIM-Programm.
Schadenskartierung
Befunde farbig nach Schadensgrad im Plan, mit Foto und Beschreibung je Bauteil.
Punktwolke
Die Rohdaten als E57 je Standort – für Planer, Statiker und die eigene Kontrolle.
Ablauf
So läuft es ab
Abstimmung
Umfang, Genauigkeit und Plansatz klären wir mit Ihnen und auf Wunsch mit Planer und Denkmalbehörde.
Aufnahme
Laserscan im Dachwerk und am Gebäude, außen ergänzt durch die Drohne. Passmarken sichern die Genauigkeit.
Auswertung
Registrierung der Scans, danach Zeichnung Bauteil für Bauteil auf der Punktwolke.
Kartierung
Auf Wunsch erfassen wir die Schäden mit der ScanAkte und verorten sie im Plan.
Lieferung
Pläne, Modell, Kartierung und Punktwolke – gebündelt in einer Lieferung.
Aus der Praxis

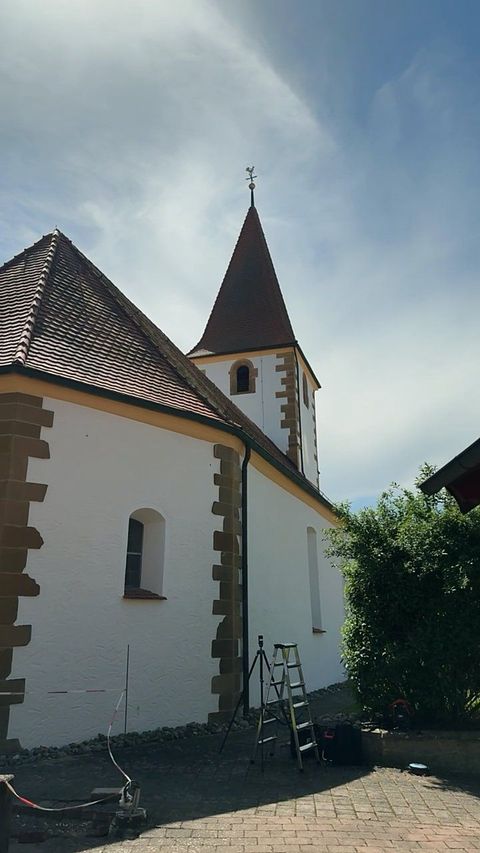

Das Dachwerk einer Kirche, Gebinde für Gebinde
Aufgenommen wurde das Dachwerk einer denkmalgeschützten Kirche mit zwanzig Gebinden. Geliefert haben wir Balkenlage, Zangenlage und Schnitte durch das gesamte Dach – als DWG und PDF, dazu ein IFC-Modell und die Punktwolke je Standort.
In derselben Aufnahme wurden über 70 Einzelschäden kartiert und nach Schwere eingestuft. Der Tragwerksplaner konnte direkt mit den Plänen weiterarbeiten.
Häufige Fragen
Was Kunden zu Verformungsgerechtes Aufmaß wissen wollen
Was bedeutet verformungsgerecht?
Jedes Bauteil wird so gezeichnet, wie es tatsächlich liegt – mit Durchbiegung, Neigung und Verdrehung. Ein idealisierter Plan würde diese Abweichungen glätten.
Wie genau ist das Aufmaß?
Der Laserscanner selbst misst auf ±1 mm. Über ein ganzes Bauwerk mit vielen Standorten – etwa das Dachwerk einer Kirche – erreichen wir im fertigen Projekt 2 bis 5 mm. Das genügt für die hohen Genauigkeitsstufen der Bauaufnahme.
Ersetzt das Aufmaß ein Gutachten?
Nein. Das Aufmaß liefert die maßhaltige Grundlage. Die Bewertung von Tragfähigkeit oder Schäden bleibt Sache des Tragwerksplaners oder Sachverständigen – mit unseren Daten hat er dafür alles, was er braucht.
Wird dabei etwas am Denkmal berührt?
Nein. Der Laserscanner misst berührungslos. Passmarken werden nur angelegt oder aufgestellt und nach der Aufnahme wieder entfernt.
Kann das Aufmaß für Förderanträge genutzt werden?
Grundsätzlich ja – maßhaltige Pläne und eine dokumentierte Bestandsaufnahme sind für Anträge und die Abstimmung mit der Denkmalbehörde hilfreich. Was im Einzelfall gefordert ist, klären Sie am besten mit Behörde und Steuerberater.
Was kostet ein verformungsgerechtes Aufmaß?
Das hängt vom Umfang des Plansatzes und der Detailtiefe ab. Sie erhalten binnen 24 Stunden einen Festpreis ohne Nachberechnung.
